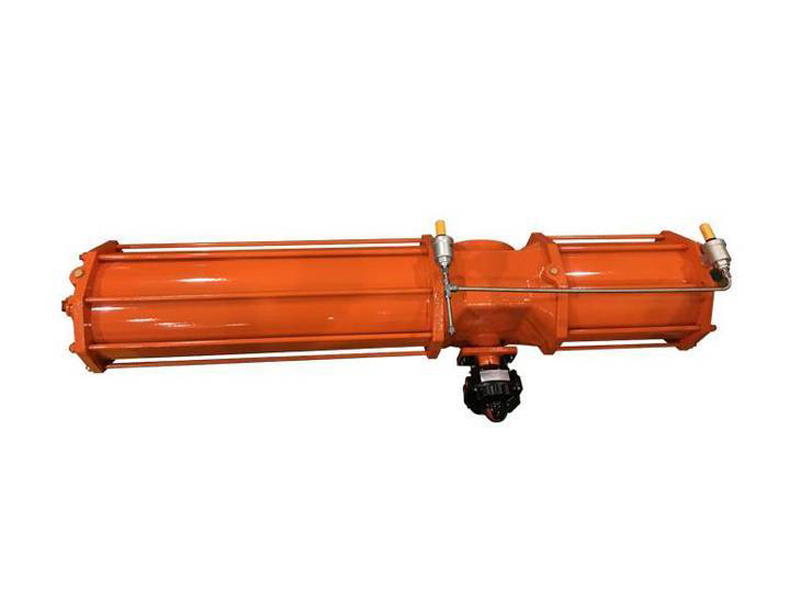

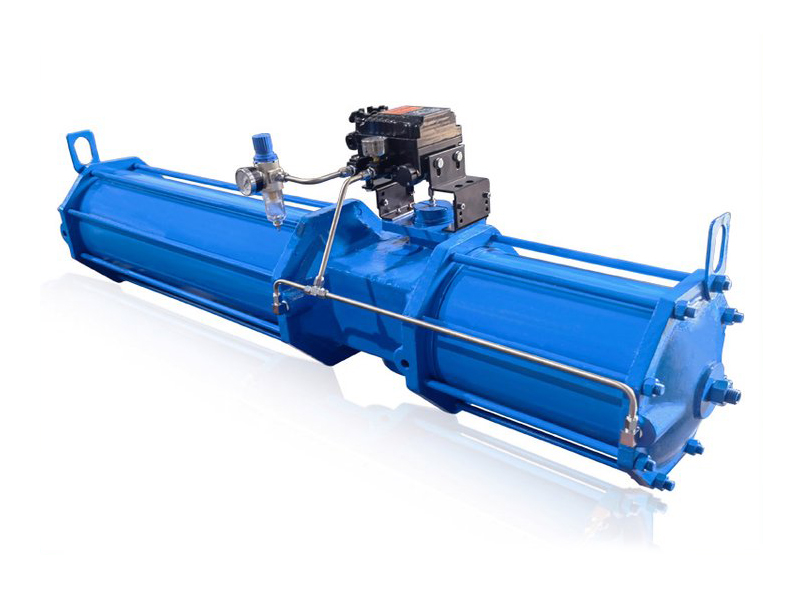

AW拨叉式执行器

AW拨叉式执行器概述

‌AW拨叉式执行器是一种角行程活塞式执行机构，适用于90°转角的阀门（如球阀、蝶阀、旋塞阀）的开关切断或计量控制。‌ 这种执行器通过压缩空气进入气缸，推动活塞作直线运动，利用活塞销与拨叉U型槽设计将活塞的直线运动转为拨叉的旋转运动，从而带动输出轴转动，实现对阀门的控制。

AW拨叉式执行器按照作用类型的不同，可以分为单作用拨叉式气动执行器和双作用拨叉式气动执行器。单作用执行器的开动作由气源驱动完成，关动作为弹簧复位；而双作用执行器则没有弹簧部分，需要在突然停电或停气的情况下手动复位‌。

AW拨叉式执行器具有多种型号和规格，如AW13、AW17、AW20等，适用于不同的扭矩需求。其工作环境温度范围为-20°C至90°C，气源压力在0.4-0.7Mpa之间。

AW拨叉式执行器广泛应用于石油、化工、电力、冶金、制药、食品、水处理、市政给排水、天然气、造纸、电子工业、楼宇、机械设备配套等领域。其结构设计独特，体积小、速度快、用气量省，能够满足各种自动化控制需求‌。
